150-LP(R) 액체 슬러리는 노력합니다
1. 제품 상세정보

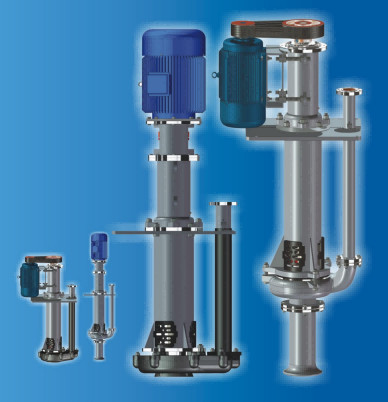

LP(R) 유형 펌프는 마찰을 일으키기 쉽거나 부식성인 슬러리를 운반하는데 적합한 원심력 슬러리 펌프입니다.펌프는 일반적으로 빈곤층 또는 구멍 작업을 침해합니다.펌프는 동일 구조로, LP 타입과 LPR 타입으로 분할됩니다. LP 유형 유동 부품과 샤프트는 금속 재료로 만들어집니다,
그것이 연마제 슬러리를 운반하는데 적합합니다. LPR 유형 유동 지역들은 부식성인 광재 슬러리를 운반하는데 적합한 연마 저항성 충돌로 찌푸려집니다. LPR 종류 표면 아래 펌프는 야금학, 마이닝, 석탄, 물질과 다른 부서를 구축한 전력에서 넓게 사용됩니다.
2. 구조 설명
펌프본체, 추진하는 것과 LP 펌프 이 담긴 가드 플레이트는 내마모재로 만들어집니다, 볼트가 랙의 더 브랜치에 고정된 채로 샘플 구조와 용이한 설치, 펌프본체와 함께, 브라켓의 최대 한도는 채택되는 본체 지탱으로 위치되고 복렬 테이퍼 롤러 베어링, 구동시킨 단부가 펌프의 최대 적재량을 지닐 수 있고, 다른 근무 조건을 충족시키기 위해 펌프의 속도에 적합하기 위해 쉽게 도르래를 바꿀 수 있는 단일 열 원통형 롤러 이동을 사용합니다. 브라켓에 갈라진 설치판과 함께, 그것은 편리하게 철골 토대 또는 분명한 것위에 고정될 수 있습니다. 펌프는 그것이 일할 때 광재 슬러리에 몰입하여야 합니다, 펌프가 거대 입자를 방지할 수 있는 필터와 흡입 유입구를 구체화합니다.
LPR 종류가 나름대로 부식 저항 고무가 광재 슬러리에 몰입한 채로 정렬시키 것을 제외하고 구조 또는 LP와 LPR는 거의 똑같습니다, 고무 부분이 샤프트, 펌프본체, 추진하는 것, 가드 플레이트와 필터 스크린을 포함합니다, 몰입의 하부의 연결 볼트가 고무 슬리브에 의해 보호받습니다.
3.확장된 샤프트 일련은 어떤 물의 양과 압력을 요구하는 빨개지는 물 펌프를 갖추는 여분 가이드 베어링 부품을 추가합니다.
LP 열펌프의 성능 파라미터
| 제품 | 스우프트 회전하세요 엔 분 Ｒ / |
흐름 큐 m3/h |
승강기 Ｈ Ｍ |
효율 η % |
축 동력 Pa kw |
드라이브 형식 | 모터 | 중량 Kg |
|
| 모델 | 힘 kw |
||||||||
| 150S-LP | 1000 | 234.0 | 35.7 | 45 | 50.57 | BD | Y280S-4 | 75 | 1737 |
| 403.2 | 31.9 | 53 | 66.11 | ||||||
| 576.0 | 26.8 | 53 | 79.34 | Y280M- 4 | 90 | ||||
| 980 | 229.3 | 34.3 | 45 | 47.59 | DC | Y315S-6 | 75 | 1737 | |
| 395.1 | 30.6 | 53 | 62.25 | ||||||
| 564.5 | 25.7 | 3 | 74.67 | Y315M-6 | 90 | ||||
| 940 | 220.0 | 31.5 | 45 | 42.00 | BD | Y315S-6 | 75 | 1737 | |
| 379.0 | 28.2 | 53 | 54.91 | ||||||
| 541.4 | 23.7 | 53 | 65.90 | Y315M-6 | 90 | ||||
| 900 | 210.6 | 28.9 | 45 | 36.86 | BD | Y315S-6 | 75 | 1737 | |
| 362.9 | 25.8 | 53 | 48.19 | ||||||
| 518.4 | 21.7 | 53 | 57.84 | Y315M-6 | 90 | ||||
| 850 | 198.9 | 25.8 | 45 | 31.06 | BD | Y280M-6 | 55 | 1737 | |
| 342.7 | 23.0 | 53 | 40.60 | ||||||
| 489.6 | 19.4 | 53 | 48.72 | Y315S-6 | 75 | ||||
| 800 | 187.2 | 22.8 | 45 | 25.89 | BD | Y280S-6 | 45 | 1737 | |
| 322.6 | 20.4 | 53 | 33.85 | ||||||
| 460.8 | 17.2 | 53 | 40.62 | Y280M-6 | 55 | ||||
| 740 | 173.2 | 19.5 | 45 | 20.49 | DC | Y250M-8 | 30 | 1737 | |
| 298.4 | 17.5 | 53 | 26.79 | Y280S-8 | 37 | ||||
| 426.2 | 14.7 | 53 | 32.15 | Y280M-8 | 45 | ||||
| 700 | 163.8 | 17.5 | 45 | 17.34 | BD | Y225M-6 | 30 | 1737 | |
| 282.2 | 15.6 | 53 | 22.67 | Y250M-6 | 37 | ||||
| 403.2 | 13.1 | 53 | 27.21 | Y280S-6 | 45 | ||||
| 650 | 151.1 | 15.1 | 45 | 13.89 | BD | Y200L2-6 | 22 | 1737 | |
| 262.1 | 13.5 | 53 | 18.15 | Y225M-6 | 30 | ||||
| 374.4 | 11.3 | 53 | 21.79 | Y250M-6 | 37 | ||||
| 600 | 140.4 | 12.9 | 45 | 10.92 | BD | Y225S-8 | 18.5 | 1737 | |
| 241.9 | 11.5 | 53 | 14.28 | Y225M-8 | 22 | ||||
| 345.6 | 9.6 | 53 | 17.14 | Y250M-8 | 30 | ||||
| 550 | 128.7 | 10.8 | 45 | 8.41 | BD | Y200L-8 | 15 | 1737 | |
| 221.8 | 9.6 | 53 | 11.00 | Y225S-8 | 18.5 | ||||
| 316.8 | 8.1 | 53 | 13.20 | Y225M-8 | 22 | ||||
| 500 | 117.0 | 8.9 | 45 | 6.32 | BD | Y180L-8 | 11 | 1737 | |
| 201.6 | 8.0 | 53 | 8.26 | ||||||
| 288.0 | 6.7 | 53 | 9.92 | Y200L-8 | 15 | ||||
